PMD 85-1 až PMD 85-2A majú na konektore s video a RGB výstupom pomerne
veľké
napäťové úrovne signálov (často sa blížiace TTL úrovniam), s ktorými
majú
moderné monitory pochopiteľne problém. Staručký Merkúr 2 a PMD 60 nikdy.
Aj na tom tvojom obrázku je vidieť, že je signál prebudený. Preto je
vhodné
tieto signály upraviť na potrebnú hodnotu 1V/75ohm šš, buď jednoduchým
odporovým deličom, alebo s emitorovým sledovačom.
Emitorový sledovač riešil Zoom pre ZX Spectrum, viď.
http://darkbyte.bloguje.cz/376743-hodte-modulator-do-kosa.php
Možno to bude chcieť ešte nejaký odpor do bázy a výstup ešte oddeliť
elektrolitickým kondenzátorom s kladným pólom na emitore. Ale to je vecou
experimentov.

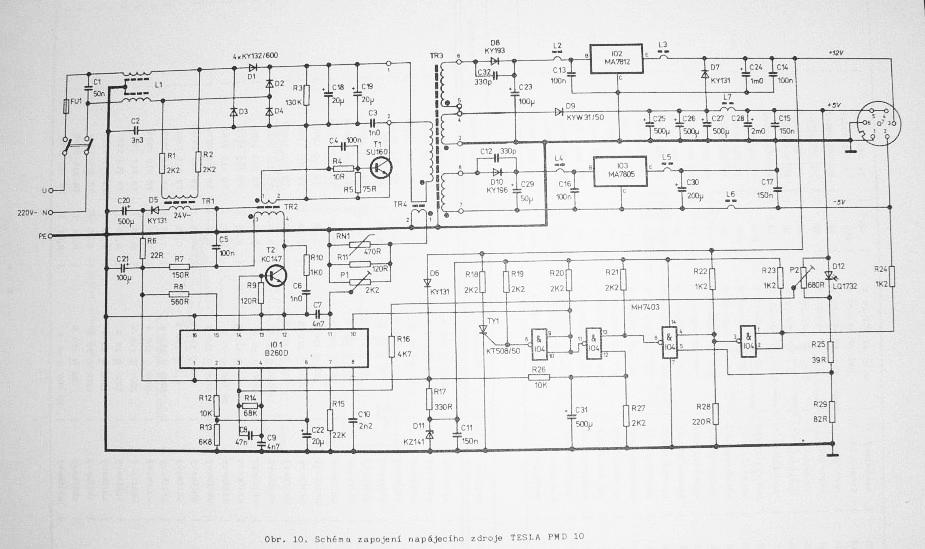

V prílohe posielam schému zdroja PMD 10, snáď pomôže pri hľadaní
problému.
Roman
-----Pôvodná správa-----
Zobrazit citovaný text (23 řádků)
From: Sillicon (pmd85pandora.cz)
Sent: Saturday, December 10, 2011 10:51 PM
To: Konference "PMD 85"
Subject: Obraz a zdroj
Zdravim vsechny,
mam problem s jednim PMD 85-2 u ktereho se mi nejdriv nedarilo ziskat obraz
ani z modulatoru ani z video vystupu - zkousel jsem asi 4 monitory i TV. Az
na jednom se mi podarilo ziskat obraz, kdyz se konecne chytla synchronizace.
Obraz je velmi sedivy a nevyrazny (kontrast je naplno) a navic ma svisle
pruhy. Resil uz nekdo takovyto problem ? Budu rad za jakekoliv rady co
vsechno zkusit a nebo na co se podivat.
Dalsi problem mam ze mi odesel zdroj PMD-10. V pohode bezel ale pri zapnuti
se v nem zablesklo a vypalilo to pojistku uvnitr zdroje. Po jeji vymene
ihned odejde znovu. Mate nekdo zkusennosti s opravou tehle spinanych zdroju,
kde bych mel zacit nebo co v nich nejcasteji odchazi?
Predem diky
Silli
---
