RE: Řadič FDD - prosba

Vaclav Peroutka 13. října 2010 · 09:27 SHARP MZ-800

Nebo s WD2793 je tady, pokud si clovek odmysli tu 8255 -
 http://www.scav.cz/data/MZ-800/Planek_radic_Havlicek.jpg

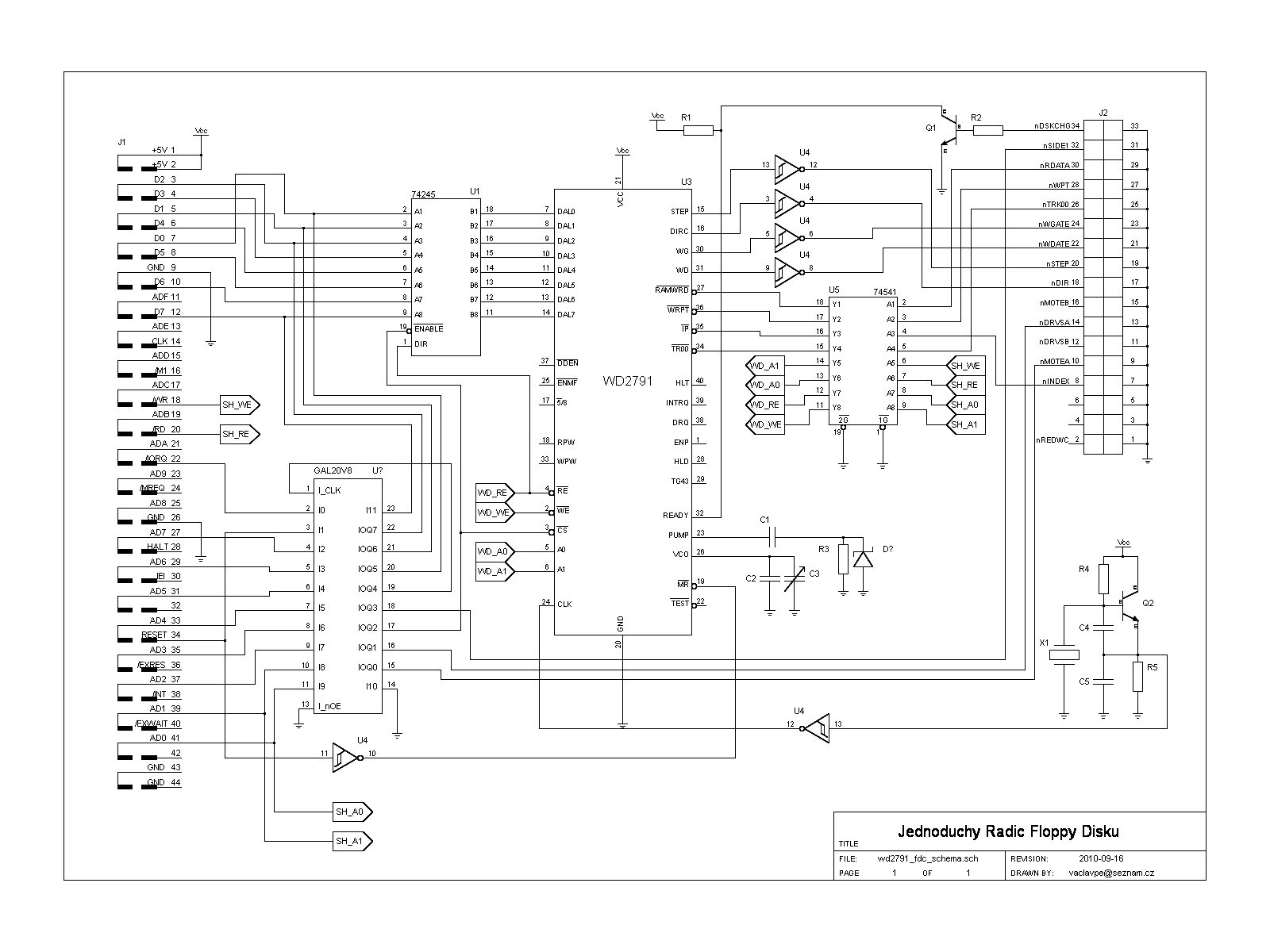

Ja jsem pred par tydny maloval a dosel jsem k tomu, ze nejjednodussi
postavitelna verze s GALem je v priloze. Jen se tam neveslo vice ovladacich
vyvodu pro vice FDD. Ostatne, ani nevim, jak presne se da pripojit vice FDD na
standardni ksandu. Pro tyhle dve jednotky by se dal vzit signal DRVSB jen
inverzi DRVSA (NPN tranzistor), pin 14 GALu by se pouzil jako vstup, misto pinu
22 a tam by se napriklad pripojil MOTB.

Vasek
