Konference: Počítač SHARP MZ-800 a emulátory
| Od: | David Luftner |
| Datum: | 4.6.2004 09:12 |
| Předmět: | Rozsireni ramky v Sharpu |
| Rozsireni ramky v Sharpu: |

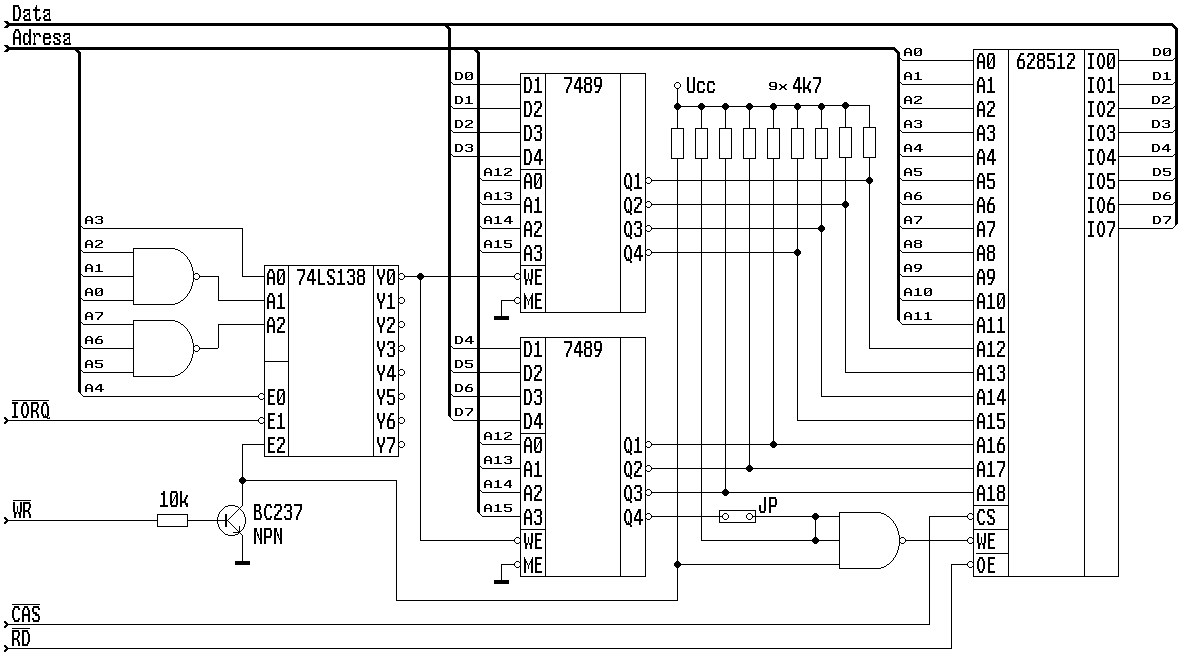

Posilam schema navrhu rozsireni RAMky do Sharpa
Nevyhody:
Musi byt umisteno uvnitr (kvuli datove sbernici). Nicmene zasah do MB nebude tak drasticky (pripajeni dratu a pro odstaveni stare ramky bude stacit vyjmout odpor (jeden)).
Dalsi nevyhodou tohohoto zapojeni je nutna inicializace v Eprome. Hardware neresi pocatecni stav obsahu mapovacich pameti.
Vyhody zapojeni:
128 stranek po 4KB umistitelnych kamkoli do prostoru 64KB i nekolikanasobne.
Moznost blokovat zapis do pametove stranky (8 bit strankovaci pameti)
Obvody:
74LS138 a 2hradla 74LS10 adresace mapovaciho portu E7h.
2x 7489 mapovaci pamet (porad jdou koupit - alespon me se to povedlo)
hradlo 74LS10 WriteProtect
staticka pamet RAM 512KB
Zapojeni neni zatim vyzkouseno protoze teprve dodelavam testovaci desku.
D.
