| Perlička - po 25 letech pochybnost o původu GDG: | |
Pro své nové pokusy s hardwarem hledám vhodné zdroje, kde se dá. Inspiraci
čerpám i ze stránek sbírky Kuřimáka Pavla Čalkovského:
http://www.vgamuseum.info/index.php/palcals-collection
Jeden z čipů jedné ze starších karet mě zaujal díky písmu na jeho
povrchu . Odkud ho sakra znám?
Občas pro osvěžení nahlédnu do dokumentace o Sharpovi. Tento dokument:
http://www.sharpmz.org/mz-800/download/sm800.pdf
je známý servisní manuál. Dobře si prohlédněte stranu 56. Všimněte si,
že mají všechny integrované obvody v seznamu součástek prefix "VHi". V
článcích na soukromých webech o Sharpovi i v tištěných časopisech jako
byla Mikrobáze 4/1988 je obvod GDG (Graphic Display Generator) zmiňován pod
typovým označením VHiD65040-032. Podle mě je to omyl (viz výše), to "VHi"
tam nemá co dělat. A co potom znamená D65040-032? Integráče začínající
"D" vyrábí(běl) Nippon Electric Company (NEC), před "D" bývá v
oficiálních datasheetech ještě dvojice znaků μP.

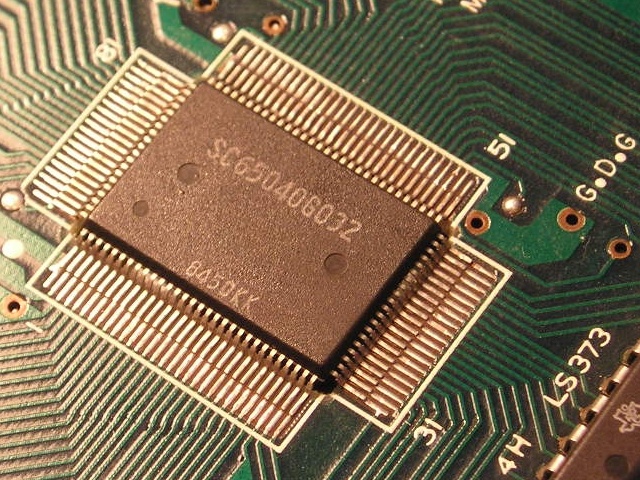

Prohlédněte si přílohy. GDG z jednoho z mých exemplářů MZ-800 má
označení SC65040G032, výroba 50. týden roku 1984. Toť vše, žádné logo,
ani jiný další text. A porovnejte styl písma s obrázkem μPD65042. Jde
o tuto:
http://www.vgamuseum.info/index.php/palcals-collection/105-nec-corp/795-nec-d650
42gd
grafickou kartu do sběrnice PC BUS.
Podle mě nejde o náhodu. Hádám, že šlo o výrobu na zakázku, stejně jako
v případě MZ-700. Jeho čip M60719 podle mě vyrábělo OKI nebo Mitsubishi,
ne Sharp.
Petr de Zviqov
