Tak jsem to po tezkych problemech rozchodil. Musi byt jine odpory na vystupech z mapovacich pameti (1k) a musel jsem pridavat kondenzatory u Ramky a u mapovaci ramky.
Mate nejaky napad kdo vyrobi plosnaky? Zkusim je navrhnout, ale nevim v eagle jsem nikdy nedelal.
D.
Tak jsem to po tezkych problemech rozchodil. Musi byt jine odpory na vystupech z mapovacich pameti (1k) a musel jsem pridavat kondenzatory u Ramky a u mapovaci ramky.
Mate nejaky napad kdo vyrobi plosnaky? Zkusim je navrhnout, ale nevim v eagle jsem nikdy nedelal.
D.
---
Dobrý den, 29. října 2004, 8:38:26, napsal jste: Zdenku mnel bych zajem nejen o to rozsireni ramky ale taky o radic na hdd ja na pajeni spatne vidim z toho duvodu bych mnel zajem o desku.. falcen99 ZAspc> Tak to v tom pripade gratuluji! Kdyz mi Davide posles finalni schema, muzu se ve volnem case pokusit navrhnout na tohle rozsireni tistak, v pripade vetsiho zajmu ho i v nakladu nekolika kusu ZAspc> vyrobit. Take jestli muzes, siklo by se celkem i par (detailnich) fotografii upraveneho Sharpa, ktere muzu dat na stranky vcetne kompletniho popisu... ZAspc> Zdenek ZAspc> P.S.: Jestli o to bude zajem, poslu do konference BASICovy (pozdeji budeme prepisovat do C nebo asm) program, ktery ted piseme v Brnenskem Sharp klubu na podporu 16-ti bitoveho radice IDE. ZAspc> Prozatim program zvlada autodetekci disku s vypisem parametru, dale strohy vypis informaci o rozdeleni disku + nacteni informacniho bloku o prvni partition. ZAspc> ----- Original Message ----- ZAspc> From: David Luftner (sharpemupandora.cz) ZAspc> To: Konference Počítač SHARP MZ-800 a emulátory ZAspc> Sent: Wednesday, October 27, 2004 5:27 PM ZAspc> Subject: Rozsireni Ramky 2 ZAspc> Tak jsem to po tezkych problemech rozchodil. Musi byt jine odpory na vystupech z mapovacich pameti (1k) a musel jsem pridavat kondenzatory u Ramky a u mapovaci ramky. ZAspc> Mate nejaky napad kdo vyrobi plosnaky? Zkusim je navrhnout, ale nevim v eagle jsem nikdy nedelal. ZAspc> D. ZAspc> --- ZAspc> --- -- S pozdravem, falcen99 falcen99[doména skryta]
Pokud mas eagle tak posilam linky uz v eagle. Se vsim se muze hejbat krome CON1. CON2 by take nemela byt moc mimo vymezeny prostor, aby nevlezla k jinemu konektoru. C3 a C4 by meli mit kolem sebe trochu prostoru budou to elektrolyty. Je to udelane, aby na CON1 se nedalo pajet ze strany spoju a na ram a flash ze strany soucastek.
PS vyzkousel jsem zapojeni, ale neproslo to zadnym poradnym testem. Na to to mam silene zapojeny - tech dratu je tam opravdu hodne. Vyzkousel jsem jenom, ze to mapuje. Chtel jsem udelat jednu desku a nechat to poradne otestovat. Jaky je tvuj nazor?
D.
P.S.2 bonbonkem napriklad je, ze ni behem testovani vypadla zem u RAMKY a ono to fungovalo. Dve hodiny jsem pak hledal jestli mi nahodou nefunguje stara ramka.
Dalsi nepekna vlastnost je, ze ramka je po zapnuti v nahodnem stavu takze v pameti zadne 00 00 FF FF ale silena vsehochut.
Jen male upozorneni pro Marcela - presto ze jsi v inval. duchodu, musis pocitat s tim, ze soucastky + material na radic nejsou levnou zalezitosti a spolecnosti jako jsou GES nebo GMe na ZTP kartu zadne slevy nedavaji... Ale to jen tak na okraj - tady je rozpis soucastek a ceny (GES): 2x 74F543 - 243 Kč 1x EPROM 27C256 - 106 Kč Drobnosti (LED, Tranzistor, odpory,...) - 20 Kč Cuprextit oboustraný s fotovrstvou - 60 Kč Vývojka - 30 Kč Leptací roztok na 1 ks.- cca 30 Kč vrták 0.8mm - 10 Kč To znamená že samotný materiál jen na tuto kartu vychází téměř na 500 Kč (snad EPROM se dá sehnat laciněji) což je pomalu cena bazarového Sharpa... To vše je varianta, kdy bych se zřeknul veškerého honoráře za výrobu, která zabere cca 2-3 hodiny / kus. Z.
----- Original Message ----- From: "marcel vasak (sharpemupandora.cz)" <falcen99[doména skryta]> To: "Konference Počítač SHARP MZ-800 a emulátory" <sharpemupandora.cz> Sent: Friday, October 29, 2004 8:59 AM Subject: Re[2]: Rozsireni Ramky 2 > > Dobrý den, > 29. října 2004, 8:38:26, napsal jste: > Zdenku mnel bych zajem nejen o to rozsireni ramky ale taky o radic na > hdd ja na pajeni spatne vidim z toho duvodu bych mnel zajem o desku.. > falcen99 > > ZAspc> Tak to v tom pripade gratuluji! Kdyz mi Davide posles finalni schema, muzu se ve volnem case pokusit navrhnout na tohle rozsireni tistak, v pripade vetsiho zajmu ho i v nakladu nekolika kusu > ZAspc> vyrobit. Take jestli muzes, siklo by se celkem i par (detailnich) fotografii upraveneho Sharpa, ktere muzu dat na stranky vcetne kompletniho popisu... > > ZAspc> Zdenek > > ZAspc> P.S.: Jestli o to bude zajem, poslu do konference BASICovy (pozdeji budeme prepisovat do C nebo asm) program, ktery ted piseme v Brnenskem Sharp klubu na podporu 16-ti bitoveho radice IDE. > ZAspc> Prozatim program zvlada autodetekci disku s vypisem parametru, dale strohy vypis informaci o rozdeleni disku + nacteni informacniho bloku o prvni partition. > > ZAspc> ----- Original Message ----- > ZAspc> From: David Luftner (sharpemupandora.cz) > ZAspc> To: Konference Počítač SHARP MZ-800 a emulátory > ZAspc> Sent: Wednesday, October 27, 2004 5:27 PM > ZAspc> Subject: Rozsireni Ramky 2 > > > > ZAspc> Tak jsem to po tezkych problemech rozchodil. Musi byt jine odpory na vystupech z mapovacich pameti (1k) a musel jsem pridavat kondenzatory u Ramky a u mapovaci ramky. > > ZAspc> Mate nejaky napad kdo vyrobi plosnaky? Zkusim je navrhnout, ale nevim v eagle jsem nikdy nedelal. > > ZAspc> D. > > ZAspc> --- > > > ZAspc> --- > > > > -- > S pozdravem, > falcen99 > falcen99[doména skryta] > > > > --- > > __________ Informace od NOD32 1.904 (20041023) __________ > > Tato zprava byla proverena antivirovym systemem NOD32. > http://www.nod32.cz > >
Dobrý den, 29. října 2004, 9:58:20, napsal jste: Ok a na kolik by prisel ten radic na hdd mama mi chce neco koupit na Vanoce takze kdyby byly ty dve karty tak by to bylo ok.. falcen99 ZAspc> Jen male upozorneni pro Marcela - presto ze jsi v inval. duchodu, musis ZAspc> pocitat s tim, ze soucastky + material na radic nejsou levnou zalezitosti a ZAspc> spolecnosti jako jsou GES nebo GMe na ZTP kartu zadne slevy nedavaji... Ale ZAspc> to jen tak na okraj - tady je rozpis soucastek a ceny (GES): ZAspc> 2x 74F543 - 243 Kč ZAspc> 1x EPROM 27C256 - 106 Kč ZAspc> Drobnosti (LED, Tranzistor, odpory,...) - 20 Kč ZAspc> Cuprextit oboustraný s fotovrstvou - 60 Kč ZAspc> Vývojka - 30 Kč ZAspc> Leptací roztok na 1 ks.- cca 30 Kč ZAspc> vrták 0.8mm - 10 Kč ZAspc> To znamená že samotný materiál jen na tuto kartu vychází téměř na 500 Kč ZAspc> (snad EPROM se dá sehnat laciněji) což je pomalu cena bazarového Sharpa... ZAspc> To vše je varianta, kdy bych se zřeknul veškerého honoráře za výrobu, která ZAspc> zabere cca 2-3 hodiny / kus. ZAspc> Z. ZAspc> ----- Original Message ----- ZAspc> From: "marcel vasak (sharpemupandora.cz)" <falcen99[doména skryta]> ZAspc> To: "Konference Počítač SHARP MZ-800 a emulátory" <sharpemupandora.cz> ZAspc> Sent: Friday, October 29, 2004 8:59 AM ZAspc> Subject: Re[2]: Rozsireni Ramky 2
>> >> Dobrý den, >> 29. října 2004, 8:38:26, napsal jste: >> Zdenku mnel bych zajem nejen o to rozsireni ramky ale taky o radic na >> hdd ja na pajeni spatne vidim z toho duvodu bych mnel zajem o desku.. >> falcen99 >> >> ZAspc> Tak to v tom pripade gratuluji! Kdyz mi Davide posles finalni
ZAspc> schema, muzu se ve volnem case pokusit navrhnout na tohle rozsireni tistak, ZAspc> v pripade vetsiho zajmu ho i v nakladu nekolika kusu
>> ZAspc> vyrobit. Take jestli muzes, siklo by se celkem i par (detailnich)
ZAspc> fotografii upraveneho Sharpa, ktere muzu dat na stranky vcetne kompletniho ZAspc> popisu...
>> >> ZAspc> Zdenek >> >> ZAspc> P.S.: Jestli o to bude zajem, poslu do konference BASICovy (pozdeji
ZAspc> budeme prepisovat do C nebo asm) program, ktery ted piseme v Brnenskem Sharp ZAspc> klubu na podporu 16-ti bitoveho radice IDE.
>> ZAspc> Prozatim program zvlada autodetekci disku s vypisem parametru, dale
ZAspc> strohy vypis informaci o rozdeleni disku + nacteni informacniho bloku o ZAspc> prvni partition.
>> >> ZAspc> ----- Original Message ----- >> ZAspc> From: David Luftner (sharpemupandora.cz) >> ZAspc> To: Konference Počítač SHARP MZ-800 a emulátory >> ZAspc> Sent: Wednesday, October 27, 2004 5:27 PM >> ZAspc> Subject: Rozsireni Ramky 2 >> >> >> >> ZAspc> Tak jsem to po tezkych problemech rozchodil. Musi byt jine odpory
ZAspc> na vystupech z mapovacich pameti (1k) a musel jsem pridavat kondenzatory u ZAspc> Ramky a u mapovaci ramky.
>> >> ZAspc> Mate nejaky napad kdo vyrobi plosnaky? Zkusim je navrhnout, ale
ZAspc> nevim v eagle jsem nikdy nedelal.
>> >> ZAspc> D. >> >> ZAspc> --- >> >> >> ZAspc> --- >> >> >> >> -- >> S pozdravem, >> falcen99 >> falcen99[doména skryta] >> >> >> >> --- >> >> __________ Informace od NOD32 1.904 (20041023) __________ >> >> Tato zprava byla proverena antivirovym systemem NOD32. >> http://www.nod32.cz >> >>
ZAspc> --- -- S pozdravem, falcen99 falcen99[doména skryta]
Zdenku nic s tim prosim te nedelej vsimnul jsem si, ze tam mam chybu(y), at nedelas zbytecnou praci. Az to opravim tak dam vedet.
D.
Tak ted je to snad vporadku.
D.
Dobrý den, 31. října 2004, 13:34:32, napsal jste: Mohli byste to schema poslat i jako gif nebo neco jineho aby to clovek mohl prohlidnout i kdyz nema program na otevreni toho *.brd?? falcen99 -- S pozdravem, falcen99 falcen99[doména skryta]

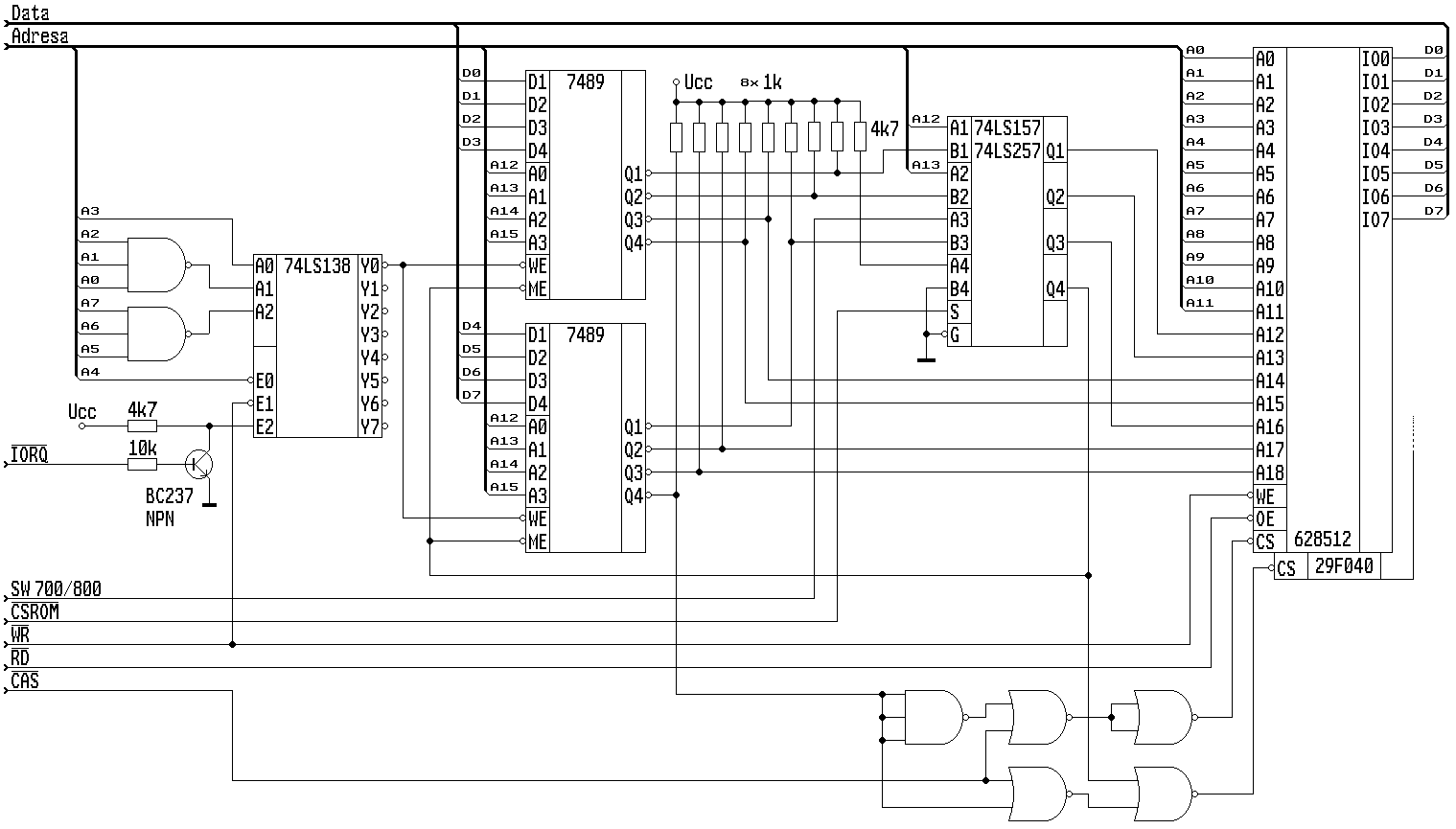

Schema jsem uz sem daval brd soubor je plosnak.
D
