Zdravím vsechny priznivce SHARPa,

...a zasílám schema kompletního (ikdyž zatím neotestovaného) IDE
 rozhraní
navrženého na základě pravdivostních tabulek od Petra Žydka. Je to
nakresleno trochu nepřehledně, ale snad se v tom někdo vyzná a pomůže mi
s
případnými úpravami nebo i otestováním (kéž by..... - zatím se mi
neozval
vůbec nikdo krom těch, co by rádi hotové zařízení).

Zdenek

P.S.: Kampak se podeli schopni vyvojari, kteri tu jeste pred casem horlive
diskutovali o novem systemu pro SHARPa MZIX? Nejak nam ta konference
umira....

Zdar,

posles mi prosim te to schema ve webpacku? V bitmape se moc dobre neorientuju.

Jakou mas verzi webpacku? Ja muzu nainstalovat jen 4.2

Muzes pro me udelat jednu testovaci desticku? Moc se s vyrobou tistaku nekamaradim.

Dik David

Zdar,

posles mi prosim te to schema ve webpacku? V bitmape se moc dobre neorientuju.

Jakou mas verzi webpacku? Ja muzu nainstalovat jen 4.2

Muzes pro me udelat jednu testovaci desticku? Moc se s vyrobou tistaku nekamaradim.

Dik David

---

> ease úplni zeerná a stává se ti3/4ko pájitelným. A je1ti poslední
vic
> pro HW odborníky - myslíte 3/4e nebude problém s úrovnimi pro IDE pi
> pou3/4ití XILINXe který má VCCIO pouze 3,3V ? Ramdisk mi fungoval
> absolutni bez problému, tak doufám 3/4e se nám 3/4ádný harddisk nebude
> dilat neplechu...
>

Problem by v tom nemal byt za tychto podmienok:

5-voltove zariadenie (HDD) je TTL/CMOS kompatibilne (co vzasade ano).
Vtedy sa totiz rozumie logickou 1 vsetko od 2V vyssie, tak ako to plati pre
log. obvody LS, HCT, a pod. Ak by to bol cisty CMOS (HC), tak by mala byt
tak "preklapacia" uroven trosku vyssie, cca 0.75 * napajanie (5V), co by uz
mohlo robit problemy. V PC svete sa vsak pouzivaju TTL urovne, ciste
CMOSy by mali byt skor vynimkou, len ak sa nejaky "vyrobca" snazil
usetrit... V harddiskoch sa vsak zvykli pouzivat na IDE rozhrani hotove
monolyticke radice, takze podla mna v tomto smere ziadne obavy...

Dalsia otazka je, ci je ten XILINX tzv. 5V-tolerantny. Ak ano, tak do neho
kludne mozete "vrazit" tych 5V a on to pochopi spravne. Ak nie, tak ochranna
dioda "skratuje" vsetko, co je nad VCC (3.3V).

Technicka poznamka - problem interfacu 3<->5 voltov sa v praxi riesi takto:

z 3V --> 5V  obvodmi HCT a opacne
z 5V --> 3V obvodmi LCX

popripade dalsimi z este viac rozsirenymi vlastnostami. Vpodstate by islo o
to, dat tam dvojicu budicov, napr. 74HCT245 a 74LXC245 s prepinacom smeru
(napr. v zavislosti od signalov /RD a /WR).


***********************************************************************
Ale zhrniem to - podla mna ten XILINX bude 5V-tolerantny, rovnako aj opacna
komunikacia (smerom na HDD) bude vporiadku, takze ziadne obavy.

V kazdom pripade vsak doporucujem ukoncit konektor IDE smerom na
harddisk seriovymi odpormi cca 100-300 ohmov. To pre pripad, ze by predsa
len chybala/zlyhala akakolvek prudova regulacia vstavana v predmetnych
zariadeniach...

J.N.

Diky za cenne rady - nicmene XILINXy rady XL by mely mit I/O 5V tolerantni,
coz mam odzkouseno. Kdyby tomu tak nebylo, jeste stale je k dostani i 5V
verze obvodu, ale za podstatne vyssi cenu. Kazdopadne na konektor pro HDD
pro jistotu zapojim pullupy - XILINXy jsou docela citlive a uz se mi
podarilo 2 kousky celkem banalne zlikvidovat (prokazovaly vnitrni zkrat mezi
VCC a GND).

Zdenek

P.S.: Na vcerejsi schuzce v SHARP klubu jsme se nad vytistenym schematem
MZ-IDE ktere jsem vcera posilal do konference shodli "ze by to mohlo
fungovat" - o vikendu to zkusim zadratovat, tak mi drzte palce :-) Rozhodne
veskere pripominky jsou nadale vitany...

Jeste bych se chtel zeptat na jednu vec - ramdiskovou cast karty navrhuji s
pametmi 628512 (512Kx8) ktere jsou k dostani ve dvojim provedeni - pro ktere
by jste se priklonili?

1/ Klasicke DIL pouzdro:
    + cena asi 90 Kc/ks
    - velikost pouzdra, cela deska uz nebude v SMD provedeni
    + bude mozne zvysovat kapacitu RD tim, ze se pripaji 2 pameti na sebe
(krom /CE )

2/ SMD pouzdro
    - cena zhruba o 20 Kc vyssi nez u DIL
    - nemoznost "stohovani" pameti pro zvyseni kapacity
    + zjednoduseni navrhu desky, miniaturizace, krom propojek z jedne strany
desky na druhou nebude treba nic vrtat, rychlejsi osazeni

Dalsi dotaz - kolik pozic pro pametove cipy 512K mam navrhnout? Planuji 2,
max. 4 - tzn. kapacitu RD 1 nebo 2 MB - v pripade DIL verze moznost
rozsireni az na 2/4 MB

A na zaver - planuji na kartu integrovat i 512Kx8 Flash ROM (v GMe za 45 Kc)
pro ulozeni firmwaru, snadne nabootovani a ulozeni dat ktere maji byt platna
i po vypnuti pocitace. Cele bych to vyresil tak, ze po nabootovani z Flash
ROM by se tento ROM disk odpojil (vyhradil by se pro to dalsi port) a na
jeho miste by zustal pouze ram disk az do dalsiho resetu. Bude to takto
vyhovovat?

Zdenek

Schema - mrknu na to dik.

Desticku jsem myslel konverzi.

Kontakty upravuji pomoci papiroveho kapesniku. Plosku normalne hrotovou pajkou pocinuju a jeste horky cin se setre kapesnikem - vypada to celkem dobre. Naucil jsem se to teprve loni tak nevim jak dlouho to vydrzi.

Urcite bych to oddelil treba ls245.

Cau David

Nemohu otevrit ten zip na IDE zkusim ho stahnout jeste jednou.

Klonim se k pouziti dramek. Pokud uz pouzijeme logicke pole. Pak by jsme do nej mohli narvat asi uplne vsechno. Nekde jsem tu mel schema pro casovani zkusim ho najit naskenovat a poslat. Pokud chces muzes zverejnit i to schema na RD.

D.

Schema - mrknu na to dik.

Desticku jsem myslel konverzi.

Kontakty upravuji pomoci papiroveho kapesniku. Plosku normalne hrotovou pajkou pocinuju a jeste horky cin se setre kapesnikem - vypada to celkem dobre. Naucil jsem se to teprve loni tak nevim jak dlouho to vydrzi.

Urcite bych to oddelil treba ls245.

Cau David

---

Ale stejne to neotevru schema verze 6 neotevre a ja mam jen WIN98 tak 6 nenainstaluju.

D.

Ale stejne to neotevru schema verze 6 neotevre a ja mam jen WIN98 tak 6 nenainstaluju.

D.

---

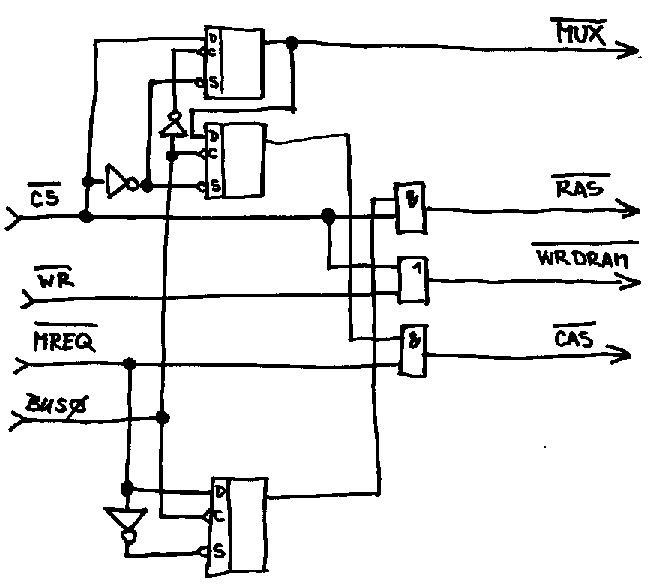

Tak jsem nasel a posilam vytvoreni signalu pro DRAM z CS a CLK a vytvoreni obnovovacich pulsu ze signalu MREQ a CLK.

Je to ale jen teorie.

>A na zaver - planuji na kartu integrovat i 512Kx8 Flash ROM (v GMe za 45

Kc)

>pro ulozeni firmwaru, snadne nabootovani a ulozeni dat ktere maji byt

platna

>i po vypnuti pocitace. Cele bych to vyresil tak, ze po nabootovani z Flash
>ROM by se tento ROM disk odpojil (vyhradil by se pro to dalsi port) a na
>jeho miste by zustal pouze ram disk az do dalsiho resetu. Bude to takto
>vyhovovat?

myslim ze to tu uz bolo preberane ale pre istotu sa spytam - nebude mat
fleska problem s algoritmom detekovania SRAM, kedy sa 2x zapisuje do 0-teho
bajtu? tzn. ak je zivotnost 1000 zapisov, po 500-tom resete konci
(samozrejme to bude plus minus autobus, ale predsa...)

Feri

Laboruju si tady s Flaskou tak ti muzu odpovedet:

Flaska nezapisuje online.

Prvni byte bude muset byt stejne jako u Rom disku A5.

Treba pro zapis jednoho bajtu musis poslat nejprve tri kontrolni bajty na adresy 5555/xAAA a teprve ctvrty je zapis, navic zapis bajtu trva nejakou dobu a je potreba kontrolovat jestli se naprogramoval OK. A navic pokud chces naprogramovat jednicku tam kde je nula musis nejdriv (zase specialni sekvenci zapisu 6-ti bajtu) vymazat sektor nebo celou Flashku (to probiha radove v sekundach) a pak to cele znova naprogramovat.

Takze na zapis bude potreba specialni program a ten pouzijeme jen nekolikrat tak se do toho limitu urcite vejdeme.

Cau D.
