Návrh desky - kombokarta:

Všem hardwaristům potřetí!

Předkládám vzorový návrh desky určené do dolního
MZ slotu. Jedna deska obsáhne všechna požadovaná
zařízení - RD+HDD+SIO+RTC+FD.

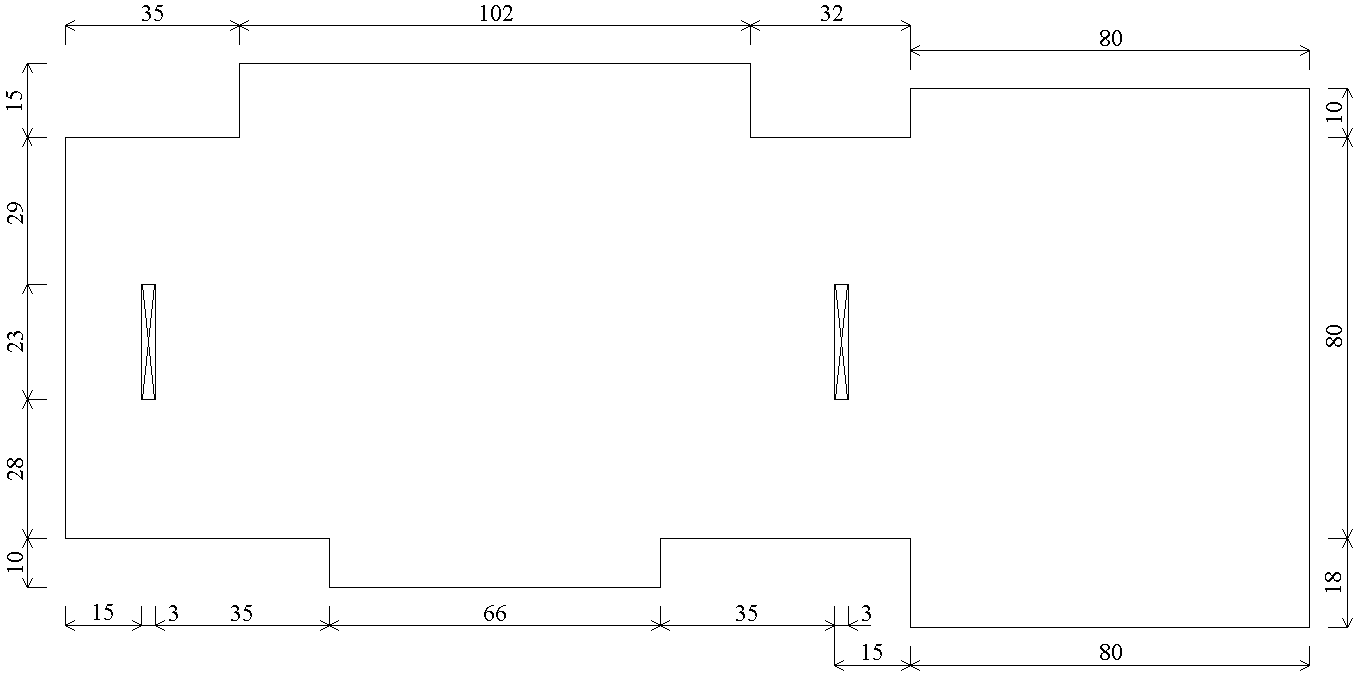

Je to jen vzorový návrh desky po stránce
rozměrové v měřítku 5pixelů/mm.

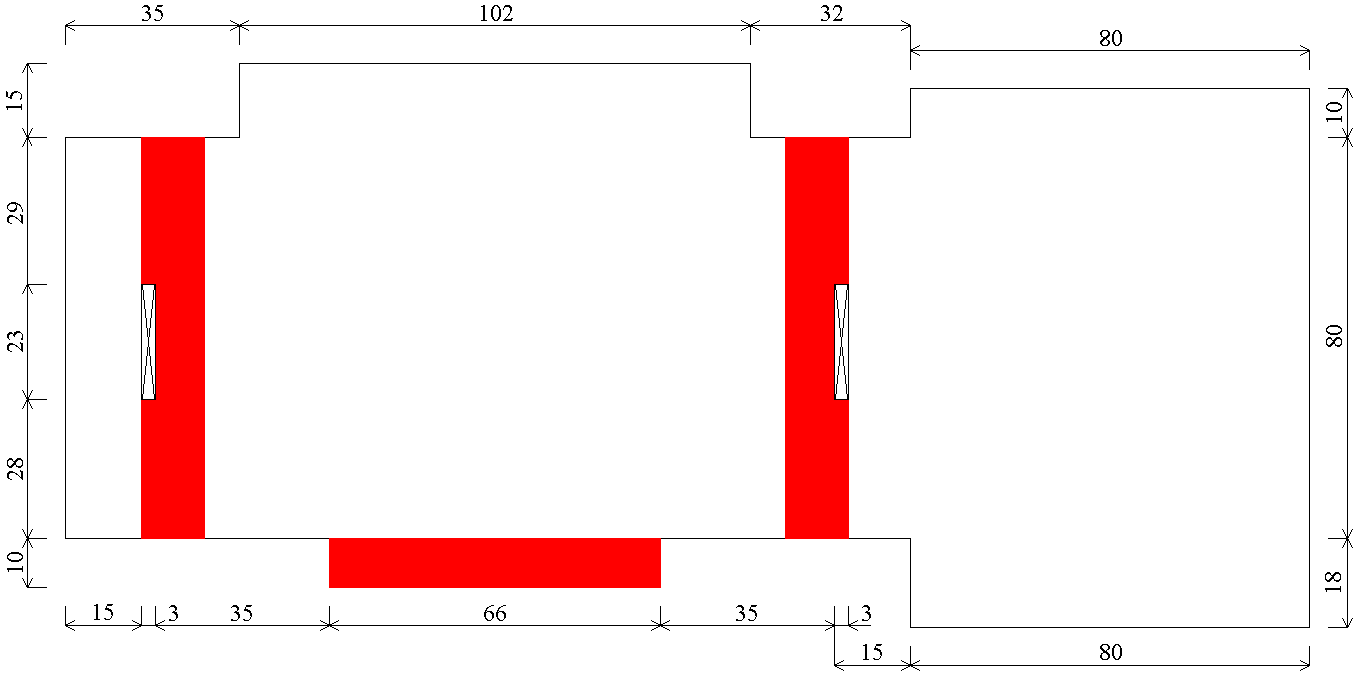

-na rezervované plochy lze umisťovat součástky/vést
 tudy spoje (v případě dvou svislých obdélníků),
 jedná-li se o obvody v pouzdrech SMD - tyto se
 ovšem umisťují "na straně spojů" (opačná strana
 než při použití klasických DIL obvodů)

Stále hledám vhodný CAD pro návrh této desky:
-aby byl bez omezení velikosti jako u freeware CADů
-aby měl bohatou databázi pouzder a schematických
 značek
-aby generoval výstupní data pro různé platformy
 výrobních zařízení používaných u nás
-aby padnul do ruky
-aby uměl importovat ze starého OrCADu 386 (toužebné
 přání - mám v něm původní RD Müller a můj řadič FD
 a nechce se mi to znovu kreslit)

Petr de Zviqov

---
