Návrh desky - dolní slot

Všem hardwaristům podruhé!

Předkládám vzorový návrh desky určené do dolního
MZ slotu. Je určena těm, kterým nevadí obsazenost obou slotů v konfiguraci RD+HDD+SIO+RTC+FD.

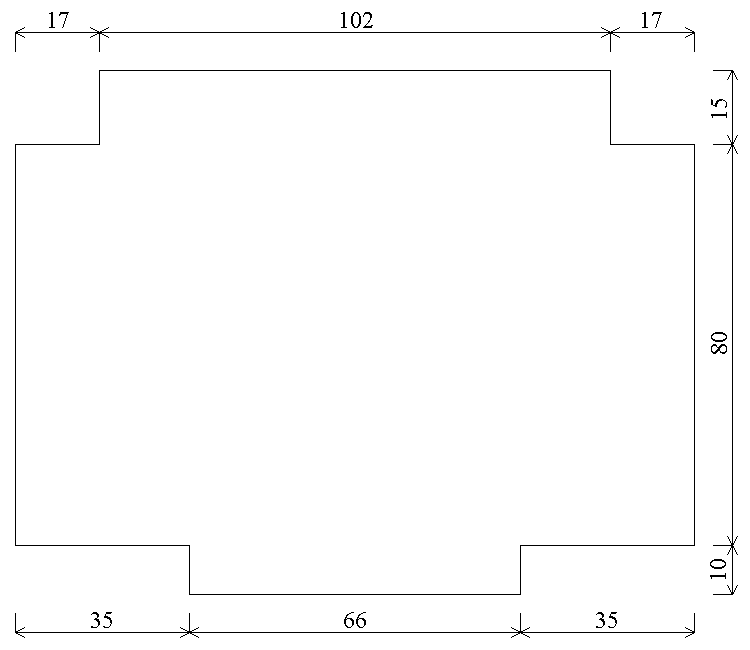

Je to jen vzorový návrh desky po stránce
rozměrové v měřítku 5pixelů/mm.

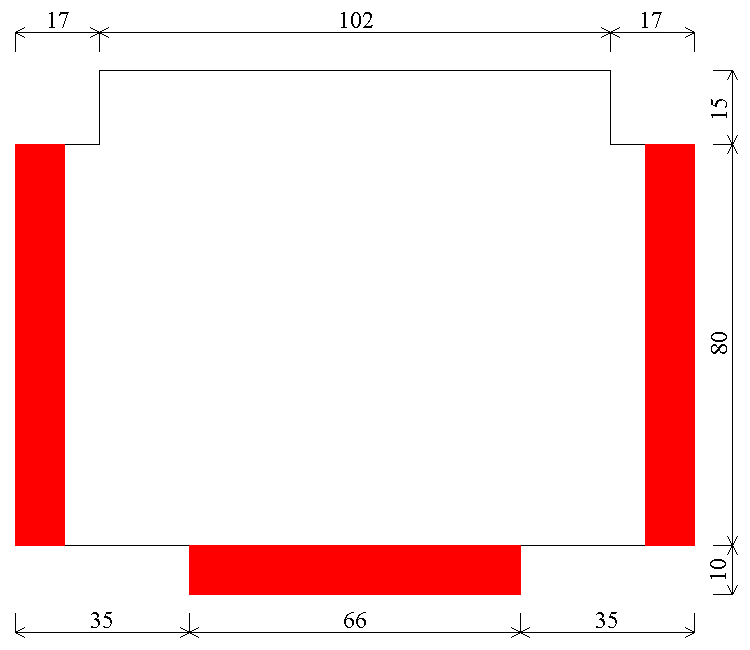

-na rezervované plochy lze umisťovat součástky/vést
 tudy spoje (v případě dvou svislých obdélníků),
 jedná-li se o obvody v pouzdrech SMD - tyto se
 ovšem umisťují "na straně spojů" (opačná strana
 než při použití klasických DIL obvodů)

příště:
-rozměrové řešení desky "vše v jednom"

Petr de Zviqov
