Návrh desky - horní slot

Všem hardwaristům!

Předkládám vzorový návrh desky určené do horního
MZ slotu. Je určena těm, kterým nevadí obsazenost obou slotů v konfiguraci RD+HDD+SIO+RTC+FD.

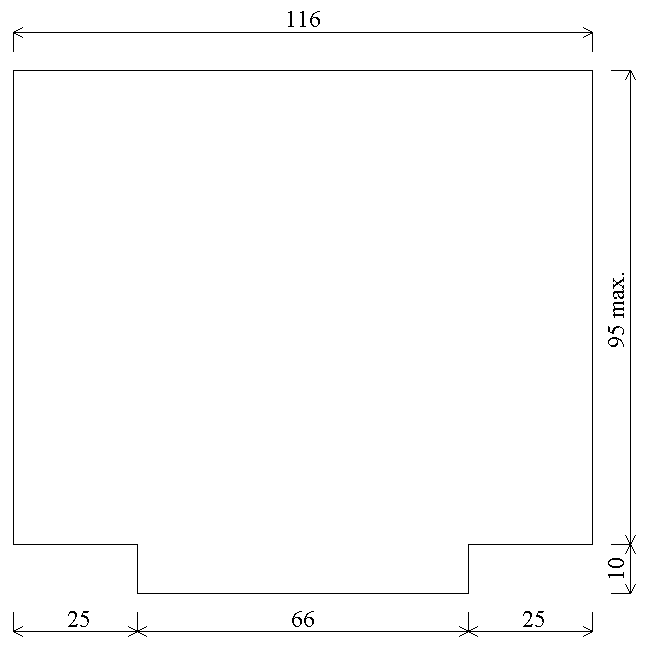

Je to jen vzorový návrh desky po stránce
rozměrové v měřítku 5pixelů/mm.

-rozměr "95 max." neplatí v případě, že se jedná
 o desku, u které je přesah z počítače žádoucí,
 jako je např. Epromer

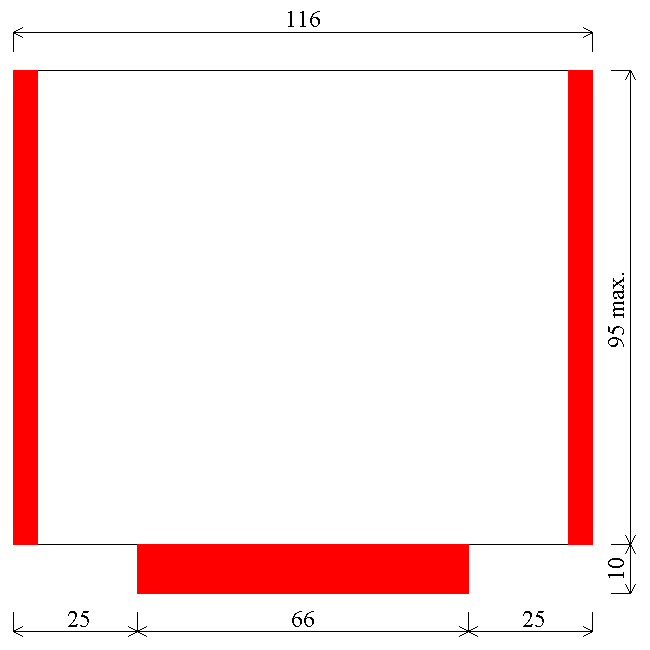

-na rezervované plochy nelze umisťovat součástky
 ani tudy vést spoje (v případě obdélníku 66x10mm, je to vlastní přímý konektor MZ slotu -
nebudu v dalších příspěcích zmiňovat)

příště:
-rozměrové řešení desky do dolního slotu
-rozměrové řešení desky "vše v jednom"

Petr de Zviqov
