Ahoj,

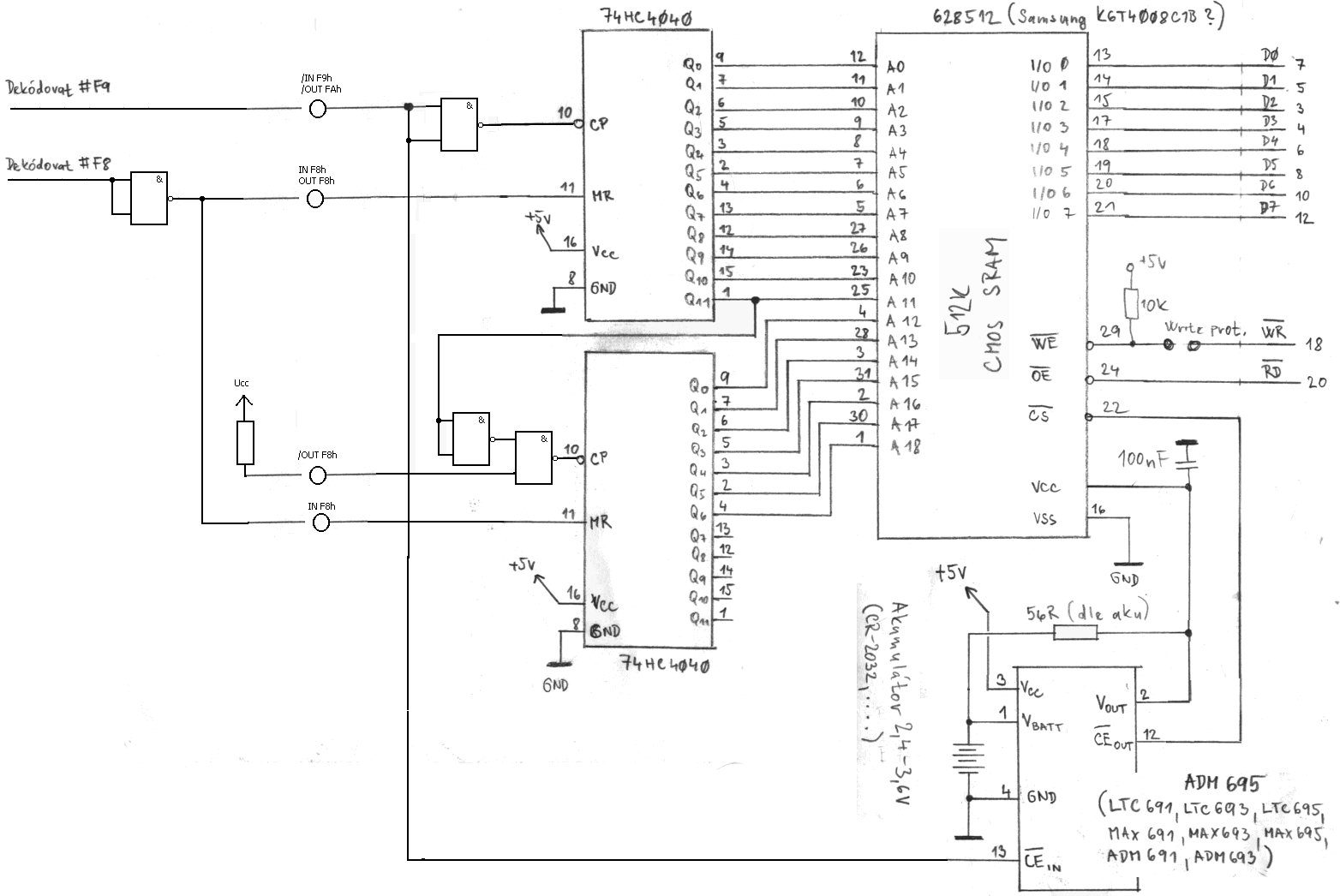

tak takhle vypada asi finalni zapojeni zalohovaneho SRAM disku pro MZ:
http://mz-800.aktualne.cz/sram-zal.gif
Jen na vysvetlenou - pro zalohovani SRAM pameti jsem po delsich uvahach a
patrani po vhodnem obvodu zvolil bezne dostupny typ LTC695 (Cena v GMe - 93
Korun) ktery zajistuje nejen spravnou a rychlou detekci vypadku napajeni,
ale i ochranu CS vstupu u pameti, ktera je jako nutna ochrana pred nechtenym
narusenim dat v pameti pri vypnuti pocitace. Nevyuzivaji se za ty
nekrestanske penize sice vsechny vlastnosti tohoto obvodu (slouzi i jako
watchdog), ale rozhodne je to elegantnejsi (a mozna ani ne o moc drazsi)
reseni nez to cele skladat z tranzistoru, diod a dalsich soucastek.
Celkovy odber z baterie je pri vypnutem pocitaci 1 mikroamper (!!!), takze
takovy lithiovy clanek CR-2032 by mel vydrzet nekolik roku. Oproti
klasickemu zalohovanemu RD s DRAM pametmi ktery mel ve standby rezimu odber
radove desitky az stovky miliamper a bylo jej treba zalohovat 4-mi NiCd
tuzkovymi clanky (vydrz asi tyden) to je celkem pokrok - nemyslite?

Zdenek

P.S.: Pro Petra - zalohovani SRAM beru jako nutnost minimalne pro uzivatele,
kteri maji pouze holy pocitac s kazetovym mgf. Je to pro ne jedinecne reseni
pro rychly boot ihned po zapnuti pocitace.


---
Odchozí zpráva neobsahuje viry.
Zkontrolováno antivirovým systémem AVG (http://www.grisoft.cz).
Verze: 6.0.522 / Virová báze: 320 - datum vydání: 29.9.2003

Velmi se mi líbí tvoje zapojení a určitě si ho udělám jen bych měl jeden návrh.

Místo druhého čítače dát jen registr velikost prostoru pro studený start se sice sníží jen na 4 kB ale bude zase lepší adresovatelnost a rychlejší přístup k celému RD. Třeba by tam šel použít obvod 273 ten má reset (nebo 2x 193 což ovšem zvedne počet obvodů ale adresovatelnost zůstane).

A adresovat třeba takhle:

IN F8 - reset čítače, reset 273 (193)

OUT F8 - reset čítače, uložení do 273 (193)

IN F9 a OUT FA podle originálu.

Potřeba řídících signálů se sice zvedne na 4 ale našel jsem tady na deskách cca 30 obvodu PALCE22V10 v paticích. Když budu počítat 12 vstupů a 6 výstupů pro IDE a 4 pro RD je to akorát.

Bohužel ho sám nedokážu naprogramovat tak i ten zkušební který mi naprogramuje kamarád budu mít až kdoví kdy. Pokud někdo máte možnost si nechat někde poblíž naprogramovat ten čip, pošlu vám ho grátis i se souborem pro nahrání.

D.

Dobrý den,
1. října 2003, 19:31:53, napsal jste:
Obvody pal  PALCE22V10  jsou maskou programovane zakaznicke obvody tj nedaji se
preprogramovat.
falcen99



--
S pozdravem,
 Marcel
 falcen99[doména skryta]

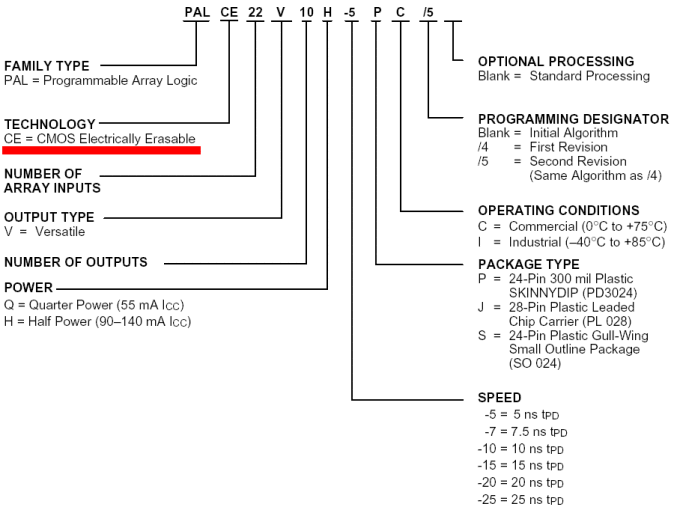

Tak "CE=CMOS Electrically Eraseble" neznamená že jdou přeprogramovat? To je škoda. :-((.

D.

Zdravím trochu jsem předělal to schéma.

IN F8h - reset obou čítačů

OUT F8h - reset dolního čítače, horní čítač+1

Dále posílám upravenou pravdivostní tabulku pro IDE varianta E pro ovládání HDD je použito 6 výstupů a podle datasheetu 74543 je to plně kompatibilní s 8 výstupovým provedením E-cka. Myslím, že se dá ušetřit ještě jeden výstup o5 který může být nahrazen o1 jediná změna bude, že při OUT 79-7F se na D8-D15 objeví ty samá data jako D0-D7 a to by snad vadit nemělo. Tím vyjde na RD 2 resp 3 výstupy, ale pro to rozšířené zapojení jsou třeba 4. To je k vzteku. Co s tím.

Zdravím trochu jsem předělal to schéma.

IN F8h - reset obou čítačů

OUT F8h - reset dolního čítače, horní čítač+1

Dále posílám upravenou pravdivostní tabulku pro IDE varianta E pro ovládání HDD je použito 6 výstupů a podle datasheetu 74543 je to plně kompatibilní s 8 výstupovým provedením E-cka. Myslím, že se dá ušetřit ještě jeden výstup o5 který může být nahrazen o1 jediná změna bude, že při OUT 79-7F se na D8-D15 objeví ty samá data jako D0-D7 a to by snad vadit nemělo. Tím vyjde na RD 2 resp 3 výstupy, ale pro to rozšířené zapojení jsou třeba 4. To je k vzteku. Co s tím.

---
Odchozí zpráva neobsahuje viry.
Zkontrolováno antivirovým systémem AVG (http://www.grisoft.cz).
Verze: 6.0.522 / Virová báze: 320 - datum vydání: 29.9.2003

Dobrý den,
7. října 2003, 15:39:02, napsal jste:

Ty epromky by se daly vytahat ze starych materbordu tam mislim byly
x*16 bitu ten gall to by byl problem mislim ze s touto organizaci asi
tezko bude.
Nevim na co by byl ramdisk romdisk na nabootovani hdd by mnel stacit,
i majitele kazetaku mislim by mneli mit v pocitaci kdyz si koupi tento
radic harddisk.
falcen99

ZAspc> Děkuju Davide za nápad - vypadá to zajímavě, ale už se nám to
 zároveň trochu zkomplikovalo. Nakonec jsem ještě přehodil vyhýbku a o
víkendu jsem se pustil do stavby prototypu plnohodnotného
ZAspc> zálohovaného ramdisku, který bude jen o něco složitější.
Obsahovat by měl:

ZAspc> 5 x 74193 (4 jako přednastavitelný adresový čítač, poslední jako
latch pro stránku RD)
ZAspc> 1 x SRAM 512K
ZAspc> 1 x EPROM jako dekodér adres (využitých mám 7 výstupů, takže v
případě kombinace s IDE je nutná EPROM s organizací x16 bitů)
ZAspc> 1 x wachdog ADM695 (pouze v případě, pokud budeme chtít zálohovat -
důležité pro ty, co disponují pouze magnetofonem)

ZAspc> Celkem tedy 8 obvodů, s IDE to dělá 10 obvodů.
ZAspc> Ještě k tomu použití EPROM - přijde mi to jako dost velké
plýtvání (využije se cca. tisícina paměti). Pokud by tedy někdo dokázal
naprogramovat obvody typu GAL (či podobné) tak aby měly
ZAspc> alespoň 12 vstupů a 15 výstupů (což je dost), bylo by to super -
samozřejmně cena rozhoduje... Tuším že EPROM 27C1024 (v GM ani jiná s
organizací x16 k sehnání není) je zhruba za 200 Kč a více
ZAspc> (podle pouzdra).


ZAspc> Zdeněk
ZAspc>   ----- Original Message -----
ZAspc>   From: David Luftner (sharpemupandora.cz)
ZAspc>   To: Konference Počítač SHARP MZ-800 a emulátory
ZAspc>   Sent: Monday, October 06, 2003 8:56 PM
ZAspc>   Subject: Re: Re: Snad finální řešení zálohovaného SRAM di sku



ZAspc>   Zdravím trochu jsem předělal to schéma.

ZAspc>   IN F8h - reset obou čítačů

ZAspc>   OUT F8h - reset dolního čítače, horní čítač+1

ZAspc>   Dále posílám upravenou pravdivostní tabulku pro IDE varianta E pro
ovládání HDD je použito 6 výstupů a podle datasheetu 74543 je to plně
kompatibilní s 8 výstupovým provedením E-cka. Myslím,
ZAspc> že se dá ušetřit ještě jeden výstup o5 který může být nahrazen
o1 jediná změna bude, že při OUT 79-7F se na D8-D15 objeví ty samá data
jako D0-D7 a to by snad vadit nemělo. Tím vyjde na RD 2
ZAspc> resp 3 výstupy, ale pro to rozšířené zapojení jsou třeba 4. To je
k vzteku. Co s tím.




ZAspc>   ---
ZAspc>   Odchozí zpráva neobsahuje viry.
ZAspc>   Zkontrolováno antivirovým systémem AVG (http://www.grisoft.cz).
ZAspc>   Verze: 6.0.522 / Virová báze: 320 - datum vydání: 29.9.2003




--
S pozdravem,
 Marcel
 falcen99[doména skryta]

Nešlo by snížit ten počet drátů na RD na 5? Pořád uvažuju o PAL22V10 - 12 vstupů, 10 výstupu (5 na IDE a 5 na RD), v GM stojí GAL22V10 nějakých 65 korun.

Teoreticky pro RD by mělo 5 stačit:

1 - CS SRAM + counter UP

2 - uložení spodních 16 bitů adresy (193 - [1,2,3,4])

3 - uložení horních 4 bitů adresy (193 - [5])

4 - reset 193 [1,2,3,4]

5 - reset 193 [5]

Neuděláš něco jako pravdivostní tabulku?

D.
