Konference: SAPI-1 a československé mikropočítače

Od: Roman Bórik
Datum: 22.2.2012 17:59
Předmět: Re: Oziveni PMD32-SD na Sapi


Nazdar.

Teoreticky by sa mala dať napáliť iba samotná EPROM tak, aby sa Fuse bity
neovplyvnili.

Jedna z možností je ale aj prečítať obsah MCU vrátane Fuse bitov a
 následne
MCU EPROM napáliť s daným nastavením.

V každom prípade, Fuse bity majú byť nastavené na tieto hodnoty (HEXA):

lock = 0x3F
efuse = 0xFF
hfuse = 0xD7
lfuse = 0xF7

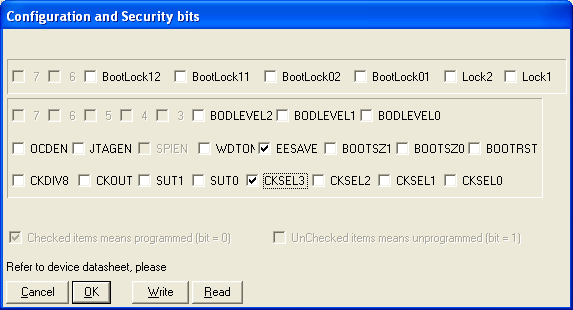

V prílohe je aj obrázok z PonyProg-u pre jednoduchšiu orientáciu.
Zvrchu je to lock, efuse, hfuse a lfuse.
V hfuse musí byť vybratý aj bit SPIEN, aby bolo možné napaľovať aj po
sériovej linke. PonyProg napaľuje sériovo a preto tento bit neumožňuje
nastavovať / meniť. ELNECovský programátor bude napaľovať paralelne a
preto
bude treba tento bit zvoliť, aby bolo budúce sériové programovanie
umožnené.

Roman


> Tak jsem Romane sehnal cloveka s ELNECem, kterej ATmega 644 umi primo
> v ZIP40 patici. Jenze na to koukal, a je tam mraky nastaveni, ruzny
> mody, povoleni boot, blokovani interface, ruzny ridici bity a ja nevim
> co jeste dalsiho. Nikdy ho neprogramoval a tak mam trochu obavu jak to
> dopadne.
