Konference: PMD 85

Od: Roman Bórik
Datum: 4.3.2012 08:08
Předmět: Re: Schema pmd85.2


Ahoj.

> Dostal jsem se do stavu, ze už můžu začít dávat dohromady procesorovou
> desku PMD85.2. Povedlo se mi získat i většinu součástek Tesla a deska
 už
> je taky skoro vyčištěná.
> Bohužel nikde nemohu najít schéma pmd85.2 - poradí mi někdo?

DPS, ktorú máš je z PMD 85-2A, teda verzia s 64kB RAM a stránkovaním.

Schému celého PMD 85-2A nemáme.

Máme schému PMD 85-3 a dielčie schémy PMD 85-1 (2) v knižke "Identifikáciaporúch...". Viď. sekcia literatúra na našich stránkach.
http://pmd85.borik.net/wiki/Download/Dokument%C3%A1cia

PMD 85-2A vychádza z PMD 85-2, má ale 8x4164 namiesto 24x4116, takže sa
 líši
adresový dekodér, výber pamätí a je tam naviac to stránkovanie.

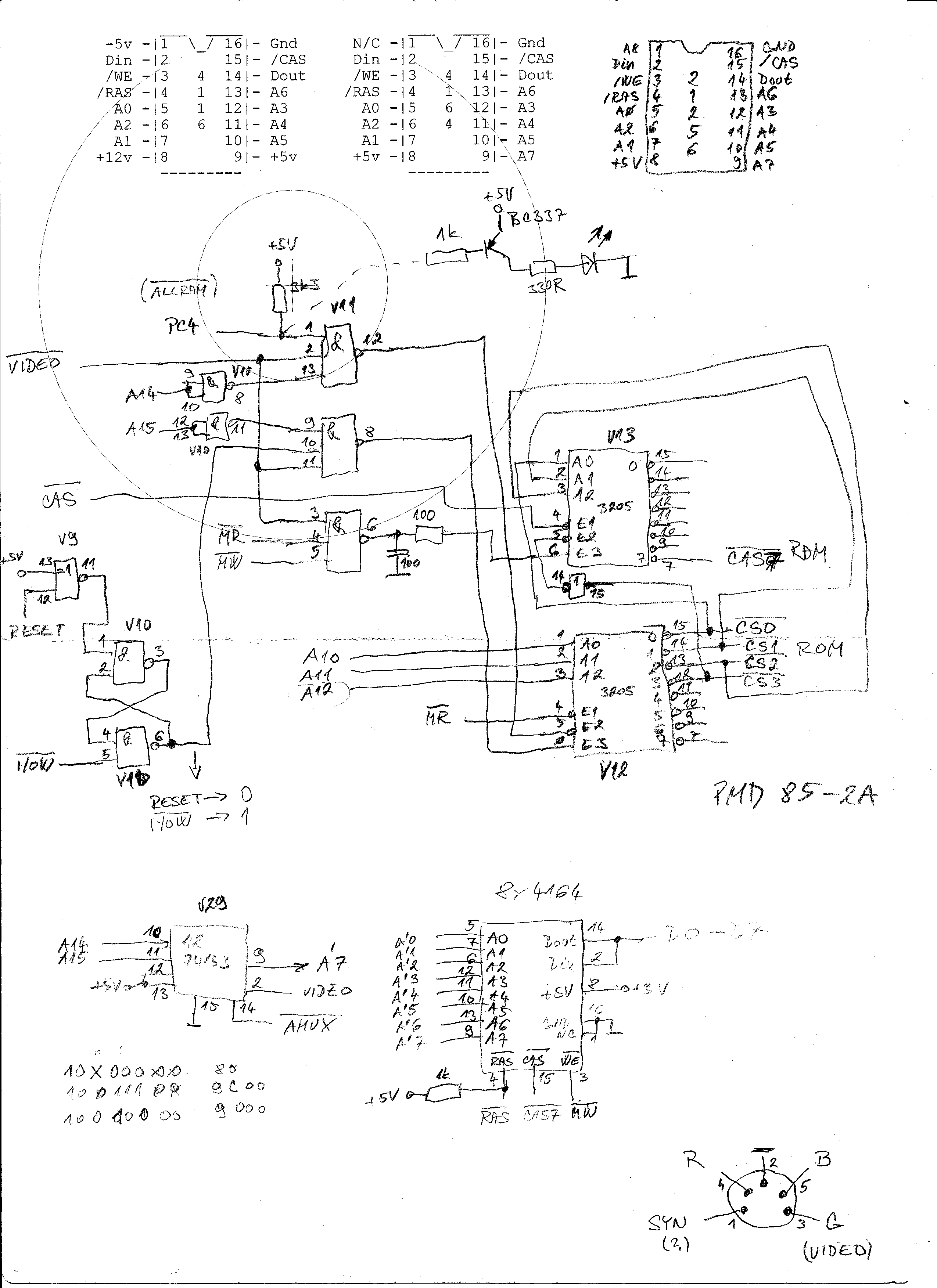

Kedysi som si to prekresľoval, takže som to nascanoval a je to v prílohe.
Snáď to pomôže.

> Další věc je že mám místo 1k eprom 2k. To mě přivedlo na myšlenku
jestli
> logiku výběru paměti eprom neupravit na PMD85.3. Co je vlastně lepší
mít
> 85.2 nebo 85.3?

Hmm, to je otázka. V tomto prípade je lepšie mať PMD 85-3.
Ale v tvojom prípade je PMD 85-2A vyhovujúce. Keďže má 64kB RAM, tak na
ňom
rozumne pobeží aj CP/M. Prerobenie na PMD 85-3 by znamenalo dosť veľký
zásah
do DPS.
Výhody PMD 85-3 sú iba v tom, že má ovládač PMD 32-SD priamo v Monitore,
má
znakovú sadu s háčkočárkovanými písmenami v kódovaní KOI-8čs a BASICrozšírený o ďalšie príkazy. Okrem toho ovládača nič zásadne
 oslňujúce.

PMD 85-2A potrebuje mať ovládač v ROM Module, ale to nie je žiadny
problém.

Roman

Připojené soubory:


3:
